DIAGRAMA DE ROBUSTEZ - ICONIX

  El diagrama de robustez, es algo que no está completamente comprendido, no está descrito en los libros de UML con la extensión que uno quisiera y en muchos casos no existe.  En el RUP,se utiliza el MODELO DE OBJETOS, pero en la metodología ICONIX lo conocemos como DIAGRAMA DE ROBUSTEZ y  es algo muy esencial.

  Un diagrama de robustez es un híbrido entre un DIAGRAMA DE CLASES y un DIAGRAMA DE ACTIVIDADES

  Lo que pasa es que  necesitábamos de una herramienta que nos permitiera capturar el Qué hacer y luego ayudarnos a decidir Cómo hacerlo.

  Qué hacer : Análisis
  Cómo hacerlo : Diseño

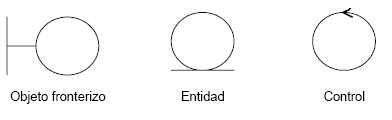

Los símbolos que utilizamos para armar un diagrama de robustez son 3:

Objetos Fronterizos
Objetos de Control
Objetos de Entidad


Es útil pensar en los objetos de contorno y los objetos de entidad como sustantivos que son, y los controladores como ser los verbos. Mantenga las siguientes reglas en mente al elaborar sus diagramas de robustez:

• Los nombres pueden hablar con los verbos (y viceversa).
• Los sustantivos no pueden hablar con otros nombres.
•   Los verbos pueden hablar con otros verbos.
